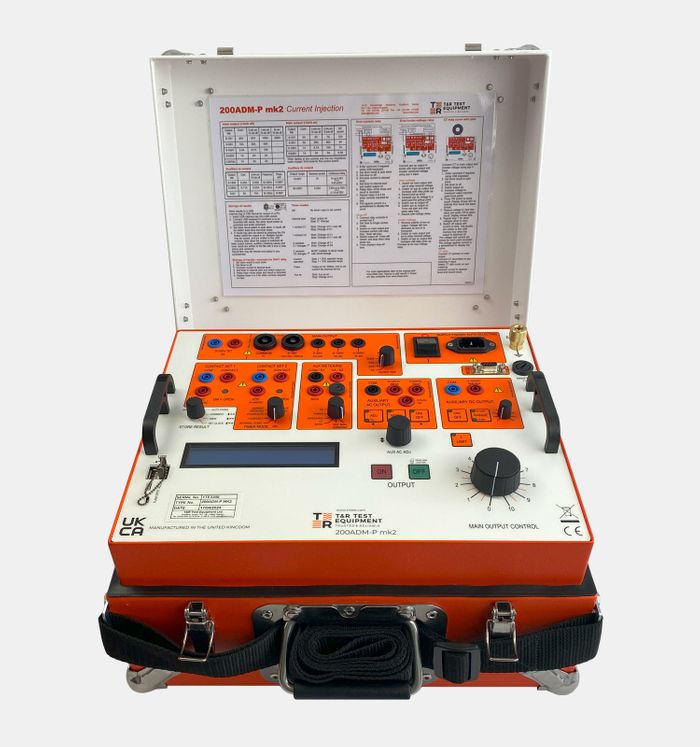

200ADM-P Mk2 Prüfgerät für Sekundärstromeinspeisung

Das Sekundärstrom-Einspeisegerät 200ADM-P Mk2 ist eine vielseitige Prüflösung, mit der Anwender Ströme im Bereich von 1 mA bis 200 A einspeisen können. Die Hauptausgänge des Geräts können Spannungen von bis zu 240 V erzeugen, wodurch die Prüfung von Stromrelais mit hoher Impedanz möglich ist. Das Gerät verfügt über eine Echt-Effektivwert-Messung (True RMS), die die Erfassung einzelner Zyklen ermöglicht. Anwender können den Skalenendwert und den Auslösepegel unabhängig vom gewählten Ausgang mit vier Strombereichen einstellen.

Um Sicherheit und Zuverlässigkeit zu gewährleisten, verwendet das Gerät durchgehend Sicherheitssteckverbinder nach Industriestandard. Das 200ADM-P Mk2 verfügt zudem über einen flexiblen Wechselstrom-Hilfsausgang, bei dem Phase und Frequenz eingestellt werden können und der für Spannungsrelais bis zu 260 V bzw. für Stromrelais bis zu 10 A genutzt werden kann. Das Hilfsmessmodul ermöglicht die Messung von Wechselstrom- und Gleichstromspannung, -strom und -frequenz und kann in Verbindung mit dem Hauptstromausgang Messungen zur Ermittlung von Phasenwinkel, Leistung, Impedanz und Stromwandlerverhältnis durchführen. Darüber hinaus verfügt das Gerät über eine variable, stabilisierte Gleichstromversorgung mit Strombegrenzung zur Versorgung des zu prüfenden Relais.

Das Gerät verfügt über ein umfassendes, mit den Ausgängen verbundenes Zeitmesssystem, das eine schnelle und genaue Messung von Auslösezeiten, Rückstellzeiten und Wiedereinschaltzeiten ermöglicht. Der Zeitgeber verfügt über einen stromgesteuerten Modus, der sofortige Auslösungen präzise prüft. Das Gerät verfügt außerdem über zwei USB-Host-Anschlüsse zum Anschluss eines Speichersticks oder einer Tastatur. Anwender können die Ergebnisse jeder Prüfung im Tabellenformat auf dem Speicherstick speichern, zusammen mit einem Kommentar zu jedem Ergebnis. Außerdem können sie eine Grafikdatei der Wellenform speichern und die Ergebnisse der gesamten harmonischen Verzerrung aufzeichnen.

Insgesamt bietet das Sekundärstrom-Prüfgerät 200ADM-P Mk2 eine vielseitige und zuverlässige Prüflösung für hochohmige Stromrelais, Spannungsrelais und Stromrelais. Dank seiner fortschrittlichen Funktionen und Sicherheitsvorkehrungen eignet es sich ideal für präzise und effiziente Prüfungen.
