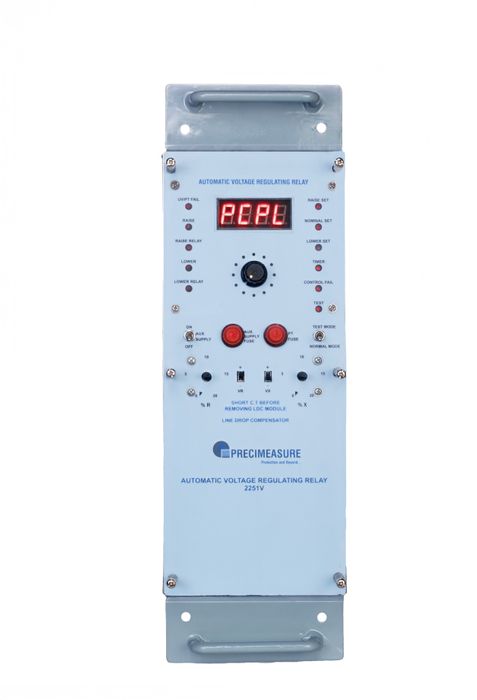

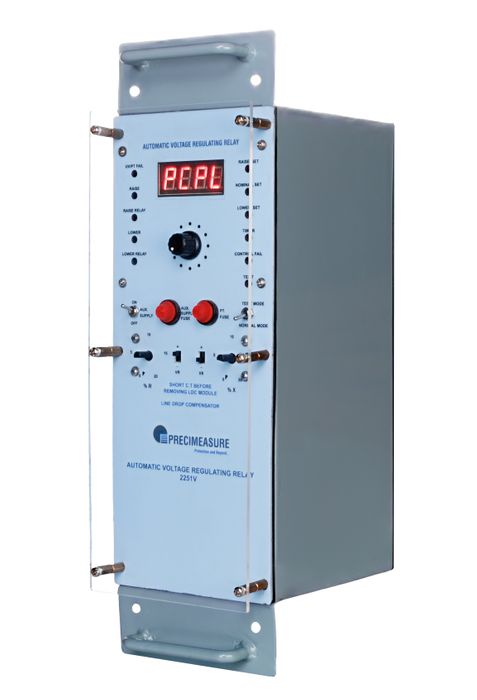

2251V RELAIS ZUR AUTOMATISCHEN SPANNUNGSREGELUNG

Der 2251V AVR ist ein mikrocontrollerbasiertes Relais zur automatischen Spannungsregelung. Er dient zur Regelung der Spannung eines Transformators mit einem motorbetriebenen Laststufenschalter (OLTC). Die Spannungs- und Stromeingänge des AVR werden von den Spannungs- und Stromwandlern (PT und CT) der Station abgeleitet. Ein Steuersignal „Erhöhen“ oder „Senken“ wird automatisch vom Spannungsregler erzeugt, wenn die gemessene Spannung von den voreingestellten Werten abweicht oder außerhalb des zulässigen Bereichs liegt. Ein Steuersignal „Erhöhen“ oder „Senken“ wird in Zeitintervallen von 10 bis 120 Sekunden erzeugt, die über das Bedienfeld konfigurierbar sind. Sinkt die gemessene Spannung auf 80 % des Nennwerts, wird der AVR automatisch gesperrt. Der AVR wird wieder freigegeben, wenn die gemessene Spannung auf 85 % des Nennwerts ansteigt. Kehrt der AVR innerhalb einer definierten Zeit von 300 bis 999 Sekunden nicht in den Bandbreitenbereich zurück, wird der AVR automatisch gesperrt. Falls eine Kompensation für Lastspannungsabfälle erforderlich ist, müssen die Werte für R und X der Leitung in den AVR eingegeben werden, um die Kompensation unter Berücksichtigung der Amplitude und des Phasenwinkels des Laststroms zu bestimmen. Der Kompensationswert kann je nach Anforderungen des Stromnetzes positiv oder negativ eingestellt werden. Das Gerät verfügt über das MODBUS-RS485-RTU-Protokoll für die Fernanbindung.
