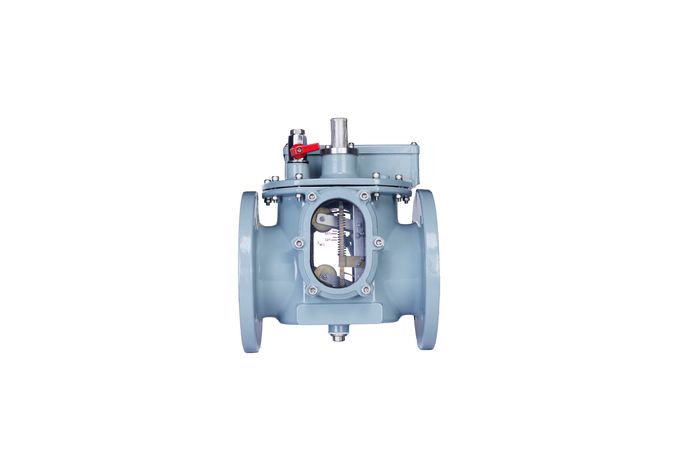

Buchholz-Relais

Frühzeitige Fehlererkennung. Dauerhafter Transformatorschutz.

Das Buchholz-Relais ist ein bewährtes Steuer- und Schutzgerät, das dazu dient, Anomalien aufgrund von dielektrischem Versagen im Inneren eines Transformators zu erkennen. Es wird zwischen dem Transformatorbehälter und dem Konservator eingebaut, sodass die im Transformator entstehenden Gase in das Relais strömen und bei Auffälligkeiten Alarm- oder Auslöseschaltungen aktivieren können.

Das Relais verfügt über ein Gehäuse aus Aluminiumdruckguss mit Pulverbeschichtung und ist auf Langlebigkeit und zuverlässigen Betrieb im Feld ausgelegt. Durchsichtige Sichtfenster auf beiden Seiten ermöglichen eine einfache Überwachung der Schwimmer und des Ölstands, während magnetische Reedschalter nahtlos an den Anschlusskasten angeschlossen sind. Ein Kugelhahn ist integriert, um Gase sicher abzulassen oder zur Analyse zu entnehmen, und ein Ablasshahn an der Unterseite sorgt für zusätzlichen Komfort. Für zusätzliche Sicherheit ist eine manuelle Überprüfung des Relais über die obere Abdeckung möglich.

Im Betrieb sammeln sich Gase, die bei beginnenden Fehlern entstehen, im Relais an, wodurch der obere Schwimmer einen Alarm auslöst. Übersteigt der Ölfluss voreingestellte Schwellenwerte, löst der untere Schwimmer die Unterbrechung des Stromkreises aus und kehrt automatisch in seine Ausgangsposition zurück, sobald sich der Ölstand stabilisiert hat. Durch den Verzicht auf Quecksilberschalter, die Integration einer integrierten Schalterprüfvorrichtung und die Bereitstellung einer übersichtlichen visuellen Überwachung vereint das Buchholz-Relais von Precimeasure Sicherheit, Zuverlässigkeit und Wartungsfreundlichkeit.
