ElexoBus – Flexibles Stromversorgungssystem aus Kupfer

ELEXOBUS ist ein einbaufertiges, flexibles Hochstrom-Stromschienensystem für Nieder- und Mittelspannungsanwendungen bis 3,3 kV, das als flexible Stromschienenlösung konzipiert ist und eine effiziente Alternative zu starren Stromschienen- und Stromschienenkanalverbindungen darstellt.

Es kombiniert die BizLink Silitherm SIF/POL-Silikonkabeltechnologie mit den von Elexo entwickelten, niederohmigen Kupferanschlüssen und bietet so eine flexible, thermisch optimierte und einfach zu installierende Lösung für elektrische Hochstromverbindungen.

ELEXOBUS wurde speziell für Verbindungen zwischen Transformatoren und Schaltanlagen, Generatorverbindungen, USV-Anlagen und Energiespeicheranwendungen entwickelt, bei denen hohe Strombelastbarkeit, kompakte Verlegung und einfache Installation entscheidend sind.

ELEXOBUS wurde als flexible Alternative zu starren Kupfersammelschienensystemen für anspruchsvolle Stromverteilungsanwendungen entwickelt.

Die wichtigsten Vorteile

Flexible Verlegung

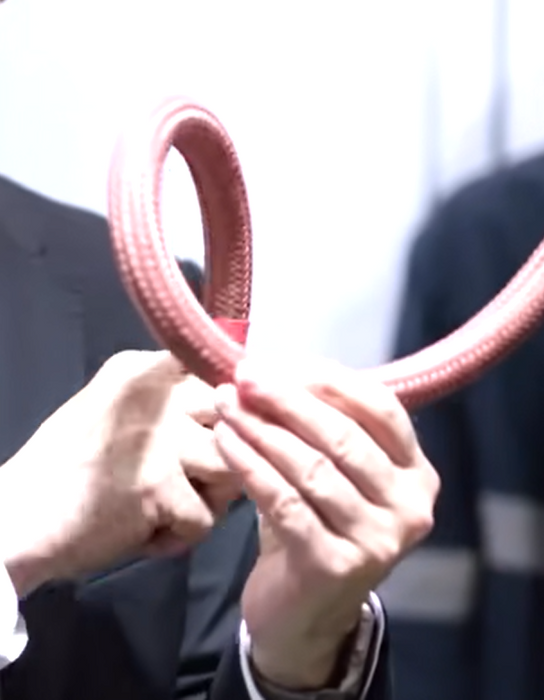

Das silikonisolierte Kabel ermöglicht enge Biegeradien (3×D bis 5×D) und eignet sich somit für die Verlegung in beengten Räumen wie Schaltanlagen, Elektroräumen und bei Nachrüstungen.

Hoher elektrischer Wirkungsgrad
Die von Elexo entwickelten Kupferanschlüsse gewährleisten einen geringen Kontaktwiderstand und eine optimierte Stromverteilung, wodurch die Leitfähigkeit an der Verbindungsstelle maximiert wird.

Kühlere elektrische Anschlüsse
Elexo-Anschlussklemmen arbeiten unter gleichen Belastungsbedingungenum ≥10 °C kühler als herkömmliche Crimpanschlüsse, was die thermische Stabilität und die langfristige Zuverlässigkeit verbessert.

Thermische Konsistenz über die gesamte Verbindung hinweg
Beide Enden der Baugruppe sind mit Elexo-Technologie ausgestattet, wodurch das thermische Budget von der Transformatorsammelschiene bis zur Schaltanlagensammelschiene gewahrt bleibt.

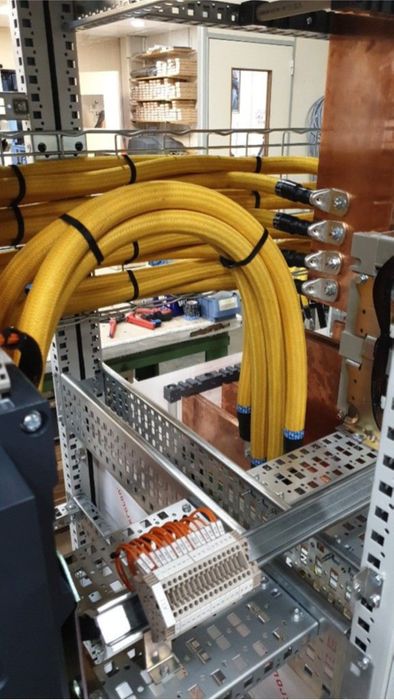

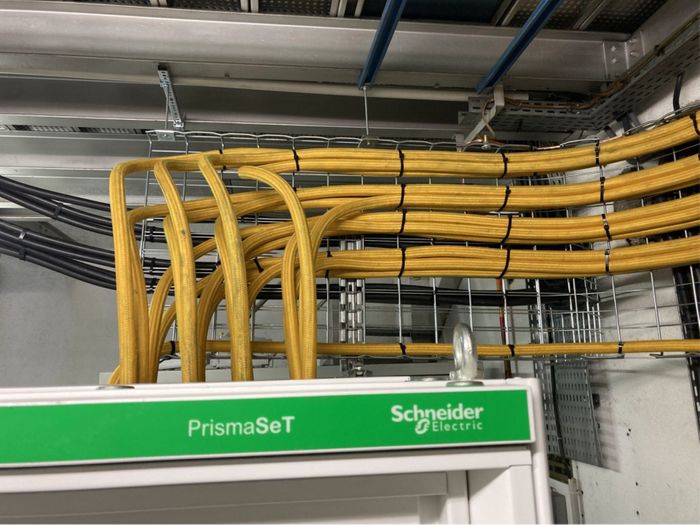

Einfache Montage
ELEXOBUS lässt sich in handelsüblichen Kabelrinnen, Kabelleitern und Kabelkanälen unter Verwendung herkömmlicher Kabelverschraubungen und Befestigungselemente installieren.
Es sind weder ein spezielles Montagesystem noch proprietäres Zubehör erforderlich.

Hochtemperatur-Kabeltechnik
Die Silitherm-Silikonisolierung von BizLink hält Dauerbetriebstemperaturen von bis zu 180 °C stand und bietet im Vergleich zu herkömmlichen PVC-Kabeln eine überlegene thermische Beständigkeit.

Kompatibilität mit Kupfersammelschienen
Vollständig kompatibel mit den in europäischen Niederspannungs-Schaltanlagen verwendeten Standard-Kupfersammelschienensystemen, wodurch eine einfache Integration in bestehende Anlagen gewährleistet ist.

Typische Anwendungsbereiche

Die flexiblen Stromverbindungen von ELEXOBUS kommen in vielen Stromverteilungssystemen zum Einsatz:

• Anschlüsse vom Transformator an die Niederspannungsschaltanlage
• Generator → Hauptverteiler
• Schalttafel → Verbindungen zwischen Schalttafeln
• USV → Stromverteilerschränke
• Batterie-Energiespeichersysteme
• Stromversorgungsanschlüsse für Rechenzentren
• Flexible Sammelschienenverbindungen für die unternehmenskritische Stromverteilung

Diese Anwendungen erfordern eine hohe Strombelastbarkeit in Verbindung mit flexibler Verlegung, insbesondere bei Nachrüstungen oder in Installationen mit begrenztem Platzangebot.

Technologie

ELEXOBUS kombiniert zwei sich ergänzende Technologien, um leistungsstarke elektrische Verbindungen zu realisieren.

Flexibles Silikon-Stromkabel von BizLink Silitherm
Das SIF/POL-Silikonkabel bietet:

• hohe Flexibilität auch bei großen Querschnitten (bis zu 630 mm²)
• hervorragende Wärmebeständigkeit
• halogenfreie Bauweise
• zuverlässige Leistung in industriellen Umgebungen.

Das Kabel ist für den Betrieb in der Leiterklasse 90 °C (IEC) ausgelegt und ermöglicht so eine optimierte Stromdichte bei gleichzeitiger Einhaltung der gängigen Regeln für die elektrische Auslegung.

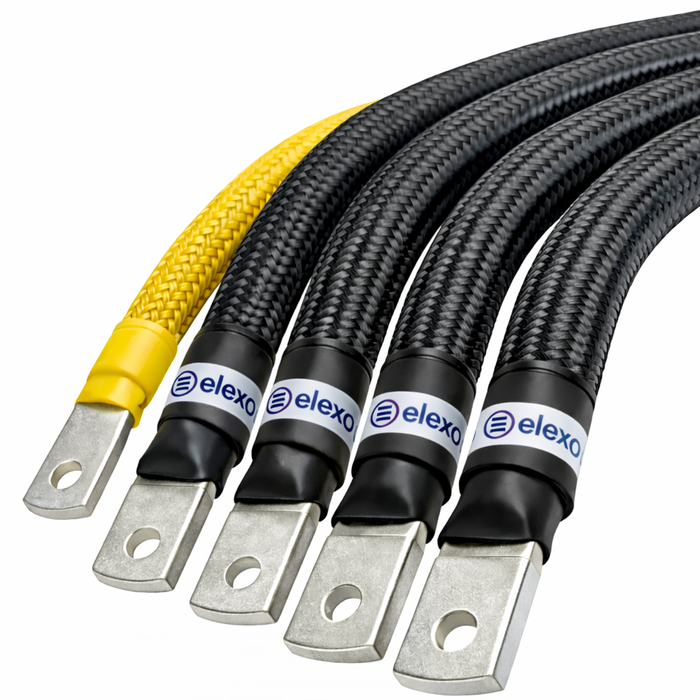

Elexo-eigene Kupfer-Anschlussklemmen
Jede ELEXOBUS-Baugruppe ist an beiden Enden mit Kupferklemmen der Elexo STT-Serie ausgestattet.

Diese Anschlüsse sind mit folgenden Merkmalen ausgestattet:

• optimierte Geometrie der Kontaktfläche
• kontrollierter Crimpvorgang
• minimierter elektrischer Kontaktwiderstand.

Das Ergebnis ist ein verbessertes thermisches Verhalten über die gesamte elektrische Verbindung hinweg, von der Sammelschiene des Transformators bis zur Sammelschiene der Schaltanlage.

Konzept zur elektrischen Leistungsfähigkeit

ELEXOBUS sorgt durch die Kombination zweier entscheidender Faktoren für eine optimierte Leistung:

Höhere thermische Belastbarkeit der Kabel
Die Silikonisolierung bietet eine verbesserte thermische Beständigkeit und ermöglicht im Vergleich zu herkömmlichen 70 °C-PVC-Systemen einen stabilen Betrieb in der Leiterklasse 90 °C.

Niedrigere Anschluss
Elexo-Anschlussklemmen arbeiten um ≥10 °C kühler als herkömmliche Kabelschuhe, wodurch die thermische Belastung an den Verbindungspunkten verringert wird.

Kombinierte Wirkung:

• optimierte Leiterdimensionierung
• verbessertes thermisches Verhalten
• geringere Systemverluste
• leichtere und kompaktere Anlagen
• einfachere Kabelführung

Parallele Leiter

Bei höherem Strombedarf können mehrere ELEXOBUS-Kabel pro Phase mithilfe von Elexo-Mehrfachkabelklemmen parallel geschaltet werden.
Die Geometrie der Klemmen ist so ausgelegt, dass sie mehrere Kabelköpfe aufnehmen kann und dabei folgende Eigenschaften beibehält:

• optimale elektrische Leistung
• gleichmäßige Stromverteilung
• mechanische Stabilität

ELEXOBUS ist vollständig kompatibel mit dem Elexo-System für geflochtene Stromleiter und ermöglicht so skalierbare Hochstromlösungen.

Aufruf zum Handeln

Benötigen Sie Hilfe bei der Auswahl der richtigen ELEXOBUS-Konfiguration?
Wenden Sie sich an das technische Team von Elexo, wenn Sie:

• Dimensionierung des Transformatoranschlusses
• Mehrfachkabelbaugruppen
• projektspezifische elektrotechnische Berechnungen
