Oberschwingungsfilter

A. Funktion

*Reduziert Oberschwingungsströme, die von industriellen Wechselrichtern und nichtlinearen Lasten erzeugt werden, und verbessert so die Netzqualität

*Minimiert die thermische und elektrische Belastung von Transformatoren, Kabeln und elektrischen Anlagen

*Verbessert die Systemstabilität und sorgt für einen zuverlässigen Betrieb

B. Differenzierung

*Optimiertes Design der L1- und L2-Reaktoren für ihre jeweiligen Filterfunktionen

*Maßgeschneiderte Auslegung von L1, L2 und Kondensator (C) unter Berücksichtigung der Belastbarkeit, der Oberschwingungseigenschaften und der Systembedingungen

*Eigene Entwicklung und Fertigung von Reaktoren für eine optimierte Filterleistung

*Etwa 20 % leichter und 30 % kompakter als herkömmliche Konstruktionen

C. Wesentliche Vorteile

*Ausgelegt für einen THD-I-Wert von maximal 5 %

*Äußerst langlebige Kondensatoren, die für Oberschwingungsstrombedingungen geeignet sind

*Folienwicklung mit optimiertem Wärme- und Isolationsdesign für erhöhte Lebensdauer und Zuverlässigkeit

*Vollständig integrierte interne Kapazitäten vom Entwurf über die Fertigung bis hin zur Prüfung

D. Aufbau

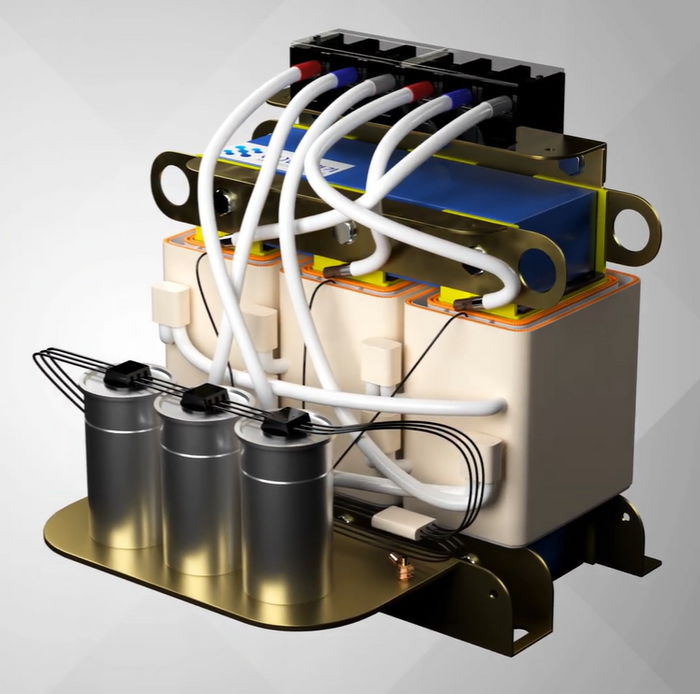

*Besteht aus L1-Drossel + Kondensatorbank (C) + L2-Drossel

*L1: Unterdrückt netzseitige Oberschwingungsströme und Stromschwankungen

*C: Bildet zusammen mit den Drosseln einen Schwingkreis, um bestimmte Oberschwingungen zu reduzieren

*L2: Unterdrückt hochfrequente Anteile auf der Last-/Wechselrichterseite

*Optimiertes L1–C–L2-Kombination gewährleistet eine effektive Oberschwingungsreduzierung und Systemstabilität
